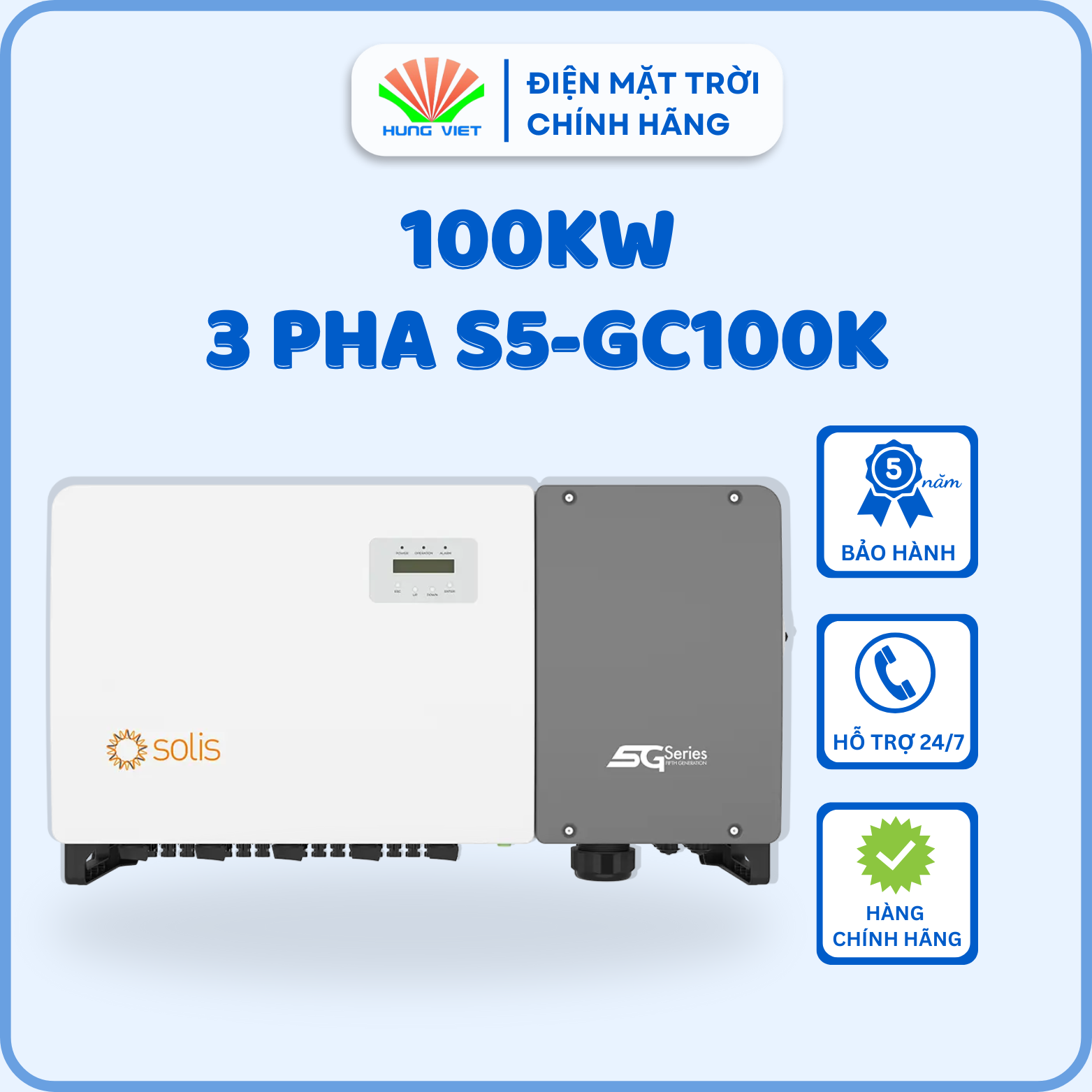

Inverter Solis 100KW 3 pha - S5-GC100K

Đặc trưng của biến tần Solis 3 pha S5-GC100K:

Tham khảo Datasheet: Datasheet_Inverter_Solis_S5_GC100K

Tỷ lệ DC/AC > 150%

Chức năng SVG ban đêm

10 MPPT, hiệu suất tối đa 98,7%

Hỗ trợ kết nối loại “Y” ở phía dòng một chiều

Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn

Mật độ theo dõi công suất cao 100MPPT/MW

Truyền thông tin trên đường dây điện (PLC) (tùy chọn)

Nâng cấp phần mềm hệ thống từ xa bằng thao tác đơn giản

Khôi phục PID tích hợp để có hiệu năng mô-đun tốt hơn (tùy chọn)

Giảm tải khi quá áp và công nghệ triệt tiêu dòng rò, tỷ lệ hỏng thấp

Cấu kiện mang thương hiệu uy tín trên toàn cầu nên có tuổi thọ lâu hơn

Giám sát chuỗi thông minh, quét đoán đường đặc tính I-V thông minh
Dòng điện từng chuỗi lên đến 16A, hoàn toàn phù hợp với các mô-đun hai mặt lớn hiện tại

Thông số kỹ thuật của biến tần Solis S5-GC100K:

Mô hình	Solis 3 pha S5-GC100K
Đầu vào DC
Điện áp đầu vào tối đa	1100 V
Điện áp định mức	600 V
Điện áp khởi động	195 V
Dải điện áp MPPT	180 – 1000 V
Dòng điện đầu vào tối đa	10 × 32 A
Dòng điện ngắn mạch tối đa	10 × 40 A
Số lượng MPPT / số chuỗi đầu vào tối đa	10 / 20
Đầu ra AC
Công suất đầu ra định mức	100kW
Công suất biểu kiến đầu ra tối đa	110 kVA
Công suất đầu ra tối đa	110 kW
Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	152.0 A / 144.3 A
Dòng điện đầu ra tối đa	167.1 A
Hệ số công suất	> 0.99 (-0.8 -> + 0.8)
Tổng độ méo sóng hài	3%
Hiệu suất
Hiệu suất tối đa	98.7%
Hiệu suất Châu Âu	98.3%
Bảo vệ
Bảo vệ ngược cực DC	Có
Bảo vệ ngắn mạch	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ chống sét	Loại II DC / Loại II AC (Loại I tùy chọn AC)
Giám sát lưới điện	Có
Bảo vệ chống đảo	Có
Bảo vệ nhiệt độ	Có
Giám sát chuỗi	Có
Quét đường cong I/V	Có
Tích hợp AFCI 2.0	Tùy chọn
Tích hợp phục hồi PID	Tùy chọn
Tích hợp công tắc DC	Có
Tích hợp công tắc AC	Tùy chọn
Thông số chung
Kích thước (Rộng × Cao × Sâu)	1065 × 567 × 344.5 mm
Trọng lượng	91 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ (đêm)	2 W
Dải nhiệt độ môi trường vận hành	-30 ~ +60°C
Độ ẩm tương đối	0 – 100%
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Quạt làm mát thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, TOR, UNE 206006, UNE 206007-1, CEI 0-21, IEC61727, DEWA
Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Đặc trưng
Kết nối DC	Đầu nối MC4
Kết nối AC	Thiết bị đầu cuối OT (tối đa 185mm²)
Hiển thị	LCD
Truyền thông	RS485, Tùy chọn: Wi-Fi, GPRS, PLC
