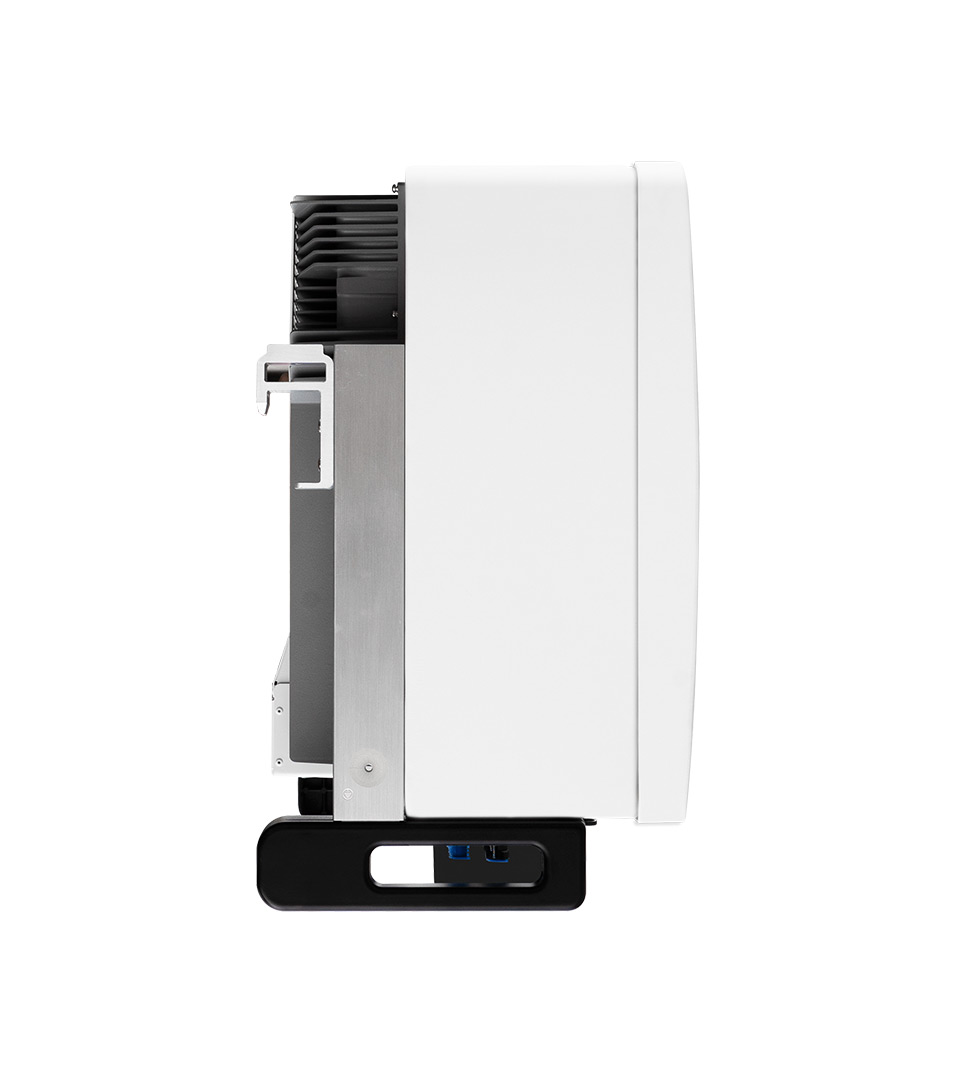

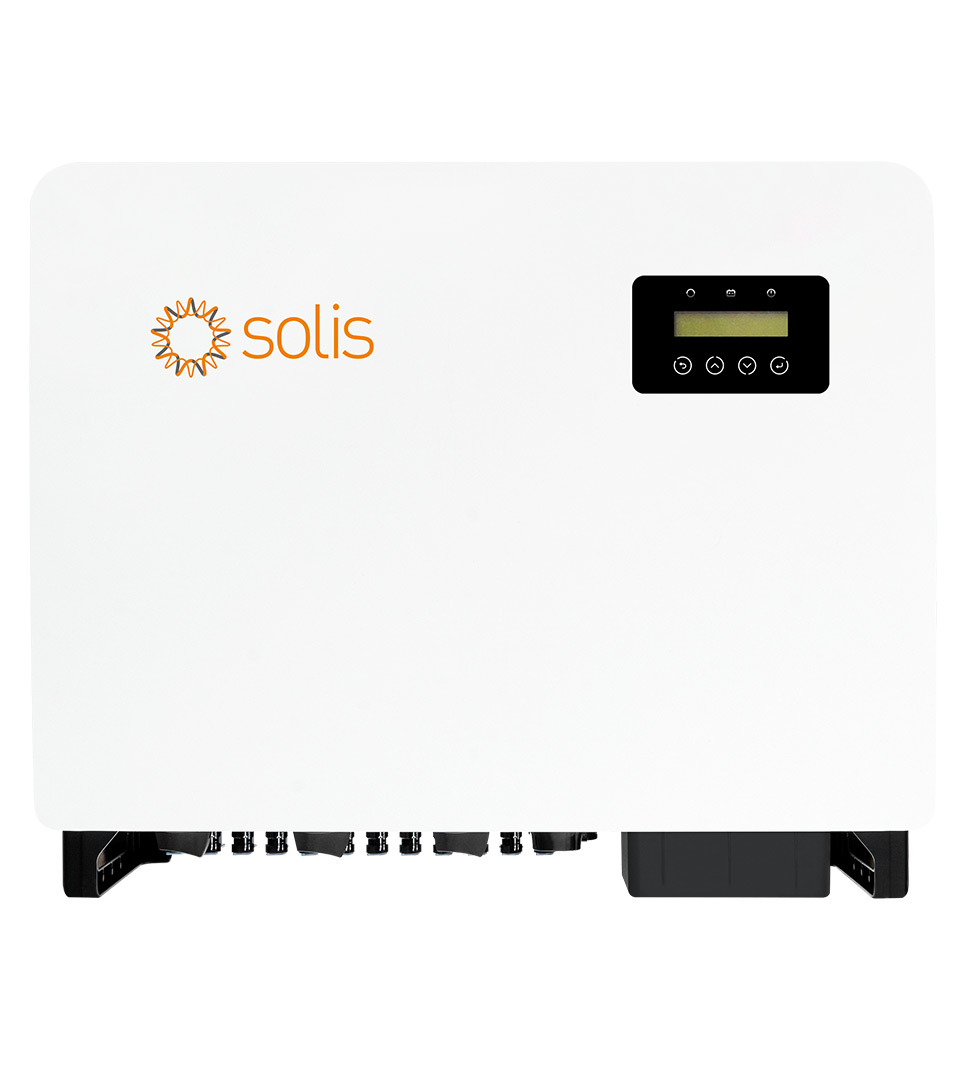

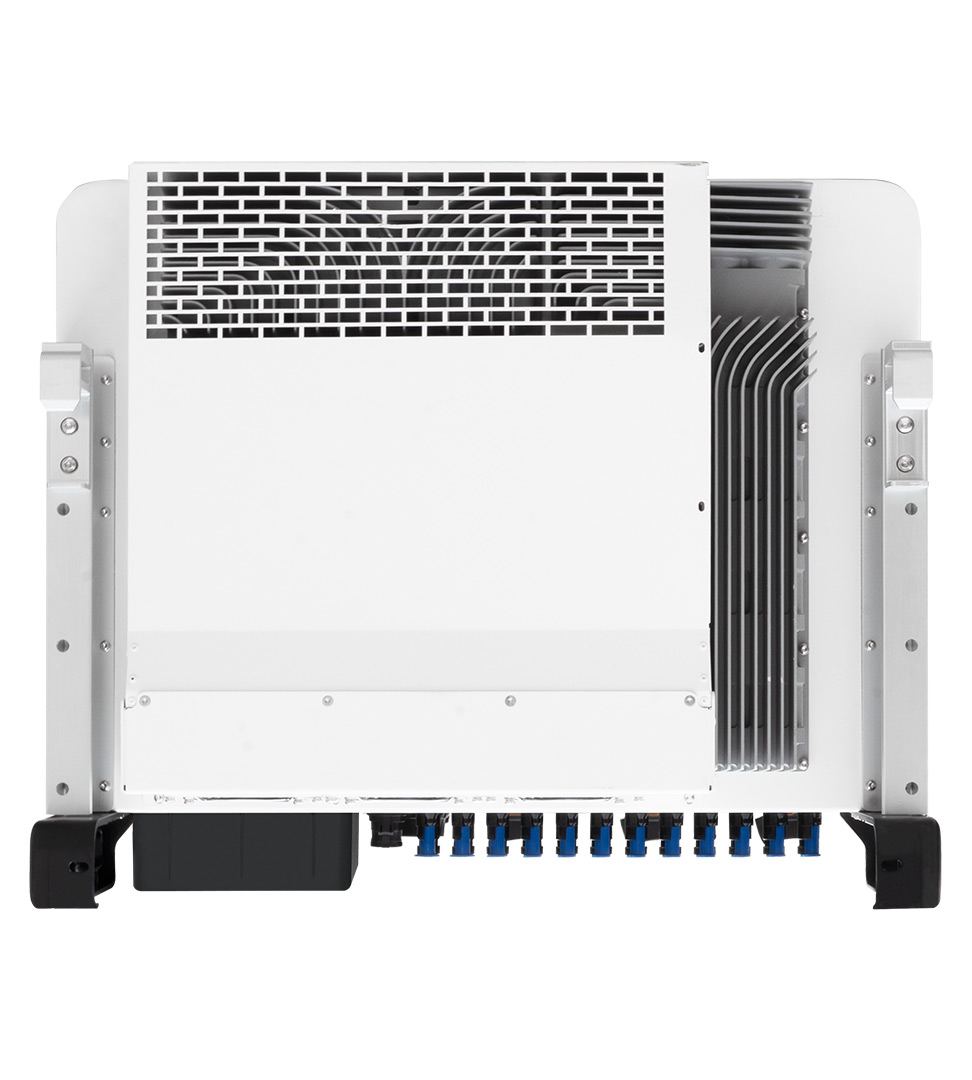

Đặc trưng của biến tần Solis 3 pha 60kW S5-GC60K:
Tham khảo Datasheet S5-GC60K: Bảng_dữliệu_S5-GC(50-70)K_VNM_V1.0_2023_03
- Hiệu suất tối đa 98,7%
- Dòng điện từng chuỗi lên đến 16A
- Chức năng SVG ban đêm
- Cấp độ chống ăn mòn IP66, C5
- Quạt làm mát dự phòng thông minh
- Hỗ trợ kiểm soát công suất của hệ thống
- Hỗ trợ truy cập dây nhôm để giảm chi phí
- Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn
- Hỗ trợ kết nối loại “Y” ở phía dòng một chiều
- Thiết kế 5/6 MPPT, hỗ trợ thiết kế hệ thống đa hướng
- 10/12 đầu vào chuỗi với công suất lắp đặt cho phép 150% + DC
- Giám sát chuỗi thông minh, quét đoán đường đặc tính I-V thông minh
- Quét để đăng ký trên SolisCloud, hỗ trợ nâng cấp và điều khiển từ xa
- Hỗ trợ truyền thông GPRS / WiFi với ít dây hơn và giảm chi phí lắp đặt
- Cấu kiện mang thương hiệu uy tín trên toàn cầu nên có tuổi thọ lâu hơn
- Chức năng khôi phục PID ban đêm, tăng năng suất tổng thể của hệ thống (tùy chọn)
Thông số kỹ thuật của biến tần ba pha S5-GC60K:
|
TÊN MODEL |
S5-GC3P60K |
|
|
|
Đầu vào DC |
|
|
|
|
Điện áp đầu vào tối đa |
1100V |
Điện áp định mức |
600V |
|
Điện áp khởi động |
195V |
Dải điện áp MPPT |
180-1000V |
|
Dòng điện đầu vào tối đa |
6*32A |
Dòng điện ngắn mạch tối đa |
6*40A |
|
Số lượng MPPT |
6 |
Số chuỗi đầu vào tối đa |
12 |
|
Đầu ra AC |
|
|
|
|
Công suất đầu ra định mức |
60 kW |
Công suất biểu kiến đầu ra tối đa |
66 kVA |
|
Công suất đầu ra tối đa |
66 kW |
Điện áp lưới định mức |
3/N/PE, 220V/380V, 230V/400V |
|
Tần số định mức |
50 Hz/60 Hz |
Dòng điện đầu ra lưới điện định mức |
91.2A/ 86.6A |
|
Dòng diện đầu ra tối đa |
100.3 A |
Tổng độ méo sóng hài |
3% |
|
Hệ số công suất |
> 0.99 (-0.8-> +0.8) |
|
|
|
Hiệu suất |
|
|
|
|
Hiệu suất tối đa |
98.7% |
Hiệu suất Châu Âu |
98.3% |
|
Bảo vệ |
|
|
|
|
Bảo vệ ngược cực DC |
Có |
Bảo vệ ngắn mạch |
Có |
|
Bảo vệ quá dòng đầu ra |
Có |
Bảo vệ chống sét |
Loại II DC/ Loại II AC |
|
Giám sát lưới điện |
Có |
Bảo vệ chống đảo |
Có |
|
Bảo vệ nhiệt độ |
Có |
Giám sát chuỗi |
Có |
|
Quét đường cong I/V |
Có |
Tích hợp phục hồi PID |
Tùy chọn |
|
Tích hợp AFCI ( bảo vệ mạch hồ quang DC) |
Có (yêu cầu kích hoạt) |
Tích hợp công tắc DC |
Tùy chọn |
|
Thông số chung |
|
|
|
|
Kích thước (Rộng*Cao*Sâu) |
691*578*338mm |
Trọng lượng |
54.5 kg |
|
Cấu trúc liên kết |
Không biến áp |
Công suất tự tiêu thụ |
1 W |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
Độ ẩm tương đối |
0-100% |
|
Bảo vệ xâm nhập |
IP66 |
Cách thức làm mát |
Quạt làm mát dự phòng thông minh |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000m |
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/-2 |
|
Tiêu chuẩn kết nối lưới điện |
G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 |
|
|
|
Đặc trưng |
|
|
|
|

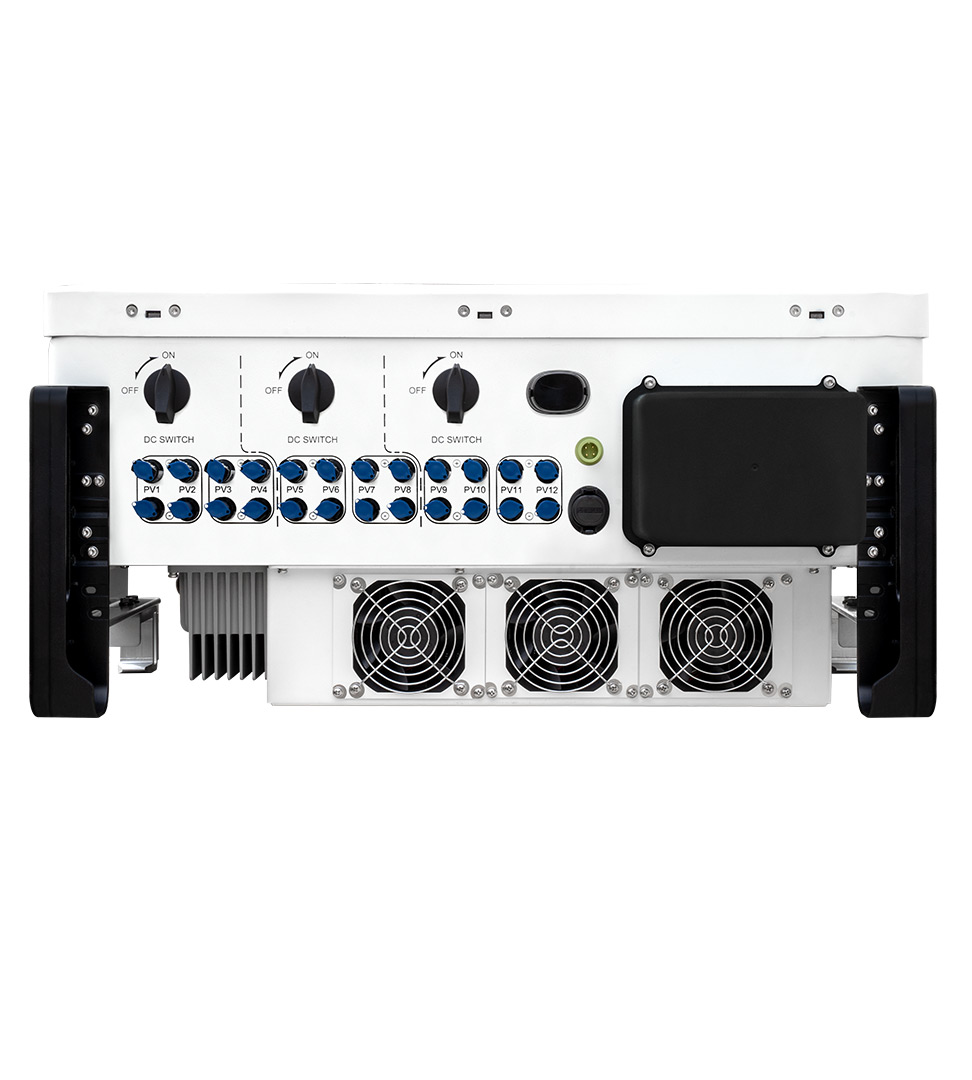

Kết nối DC |
Đầu nối MC4 |
Kết nối AC |
Thiết bị đầu cuối OT (tối đa 70nm2) |
|
Hiển thị |
Màn hình LCD, nút cảm ứng điện dụng |
Truyền thông |
RS485, USB, Tùy chọn: Wi-Fi, GPRS |
