Đặc trưng của Inverter Solis 1 pha 5kW model S6-GR1P5K
Tham khảo datasheet S6-GR1P5K: Bảng_dữliệu_S6-GR1P(4-6)K_VNM_V2.2_2022_10
- Hiệu suất tối đa 97,7%
- Dòng điện từng chuỗi lên đến 14A
- Công nghệ chuyển mạch tần số siêu cao
- Dải điện áp rộng và điện áp khởi động thấp
- Thiết kế 2 MPPT với thuật toán MPPT chính xác
- Tích hợp Quản lý sản lượng hòa lưới (EPM)
- Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn
- Nhỏ gọn và nhẹ
- Kết nối thân thiện và thích ứng với lưới điện
Thông số kỹ thuật của biến tần S6-GR1P-5K:
|
TÊN MODEL |
S6-GR1P5K |
|
|
|
Đầu vào DC |
|
|
|
|
Công suất đầu vào tối đa đề xuất |
7.5kW |
Điện áp đầu vào tối đa |
600V |
|
Điện áp định mức |
330V |
Điện áp khởi động |
120V |
|
Dải điện áp MPPT |
90-520V |
Dòng điện đầu vào tối đa |
14A/14A |
|
Dòng điện ngắn mạch tối đa |
22A/22A |
Số lượng MPPT |
2 |
|
Số chuỗi đầu vào tối đa |
2 |
|
|
|
Đầu ra AC |
|
|
|
|
Công suất đầu ra định mức |
5kW |
Công suất biểu kiến đầu ra tối đa |
5kVA |
|
Công suất đầu ra tối đa |
5kW |
Điện áp lưới định mức |
1/N/PE, 220V/230V |
|
Tần số định mức |
50 Hz/60 Hz |
Dòng điện đầu ra lưới điện định mức |
22.7A/ 21.7A |
|
Dòng diện đầu ra tối đa |
25A |
Tổng độ méo sóng hài |
3% |
|
Hệ số công suất |
> 0.99(-0.8-> +0.8) |
|
|
|
Hiệu suất |
|
|
|
|
Hiệu suất tối đa |
97.7% |
Hiệu suất Châu Âu |
97.1% |
|
Bảo vệ |
|
|
|
|
Bảo vệ ngược cực DC |
Có |
Bảo vệ ngắn mạch |
Có |
|
Bảo vệ quá dòng đầu ra |
Có |
Bảo vệ chống sét |
Có |
|
Giám sát lưới điện |
Có |
Bảo vệ chống đảo |
Có |
|
Bảo vệ nhiệt độ |
Có |
Tích hợp AFCI ( bảo vệ mạch hồ quang DC) |
Có (yêu cầu kích hoạt) |
|
Tích hợp công tắc DC |
Tùy chọn |
|
|
|
Thông số chung |
|
|
|
|
Kích thước (Rộng*Cao*Sâu) |
310*373*160mm |
Trọng lượng |
12 kg |
|
Cấu trúc liên kết |
Không biến áp |
Công suất tự tiêu thụ |
1 W |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
Độ ẩm tương đối |
0-100% |
|
Bảo vệ xâm nhập |
IP66 |

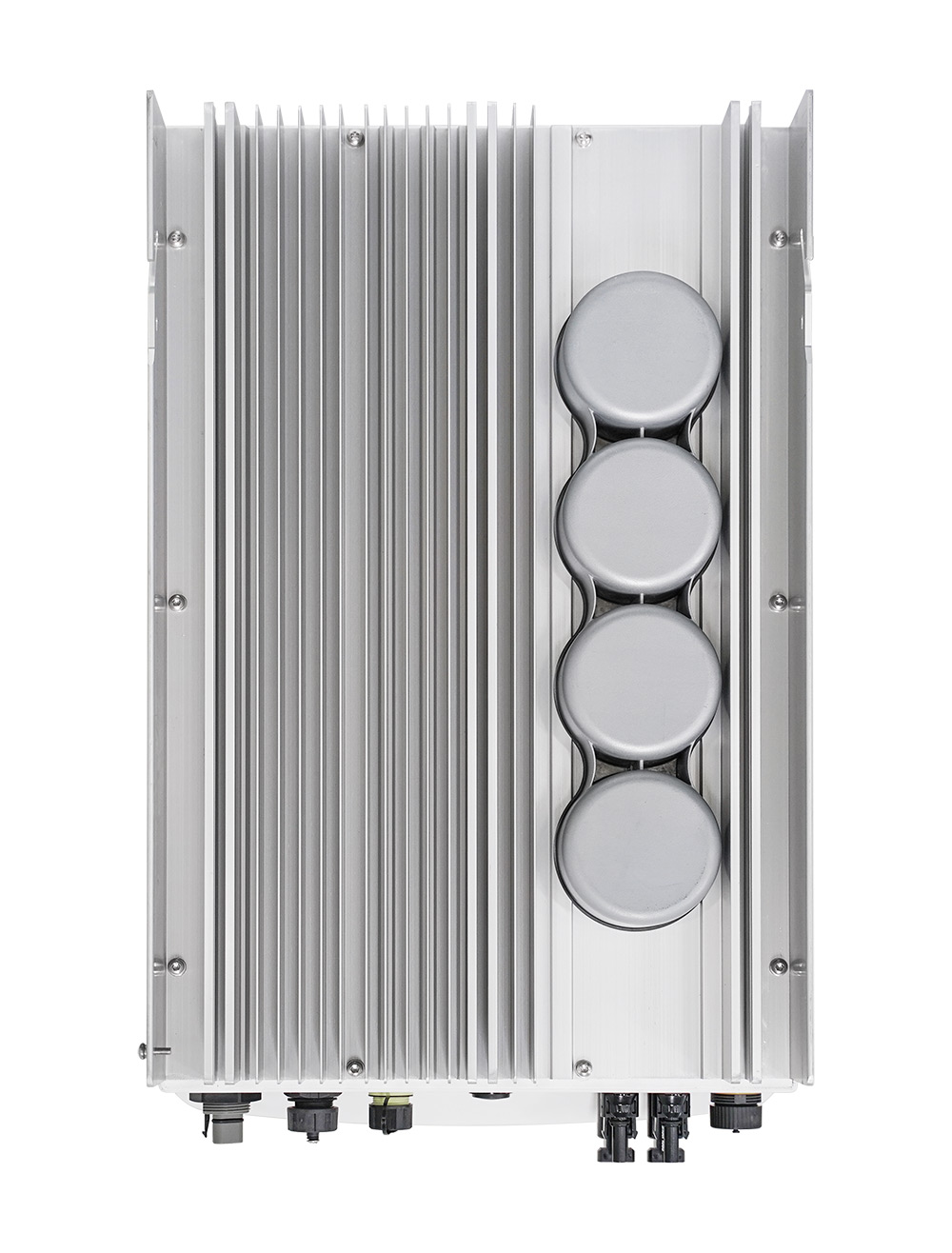

Cách thức làm mát |
Đối lưu tự nhiên |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000m |
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/-2 |
|
Tiêu chuẩn kết nối lưới điện |
G98(G 98 cho 2,5K-3,6K) or G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
|
|
Đặc trưng |
|
|
|
|

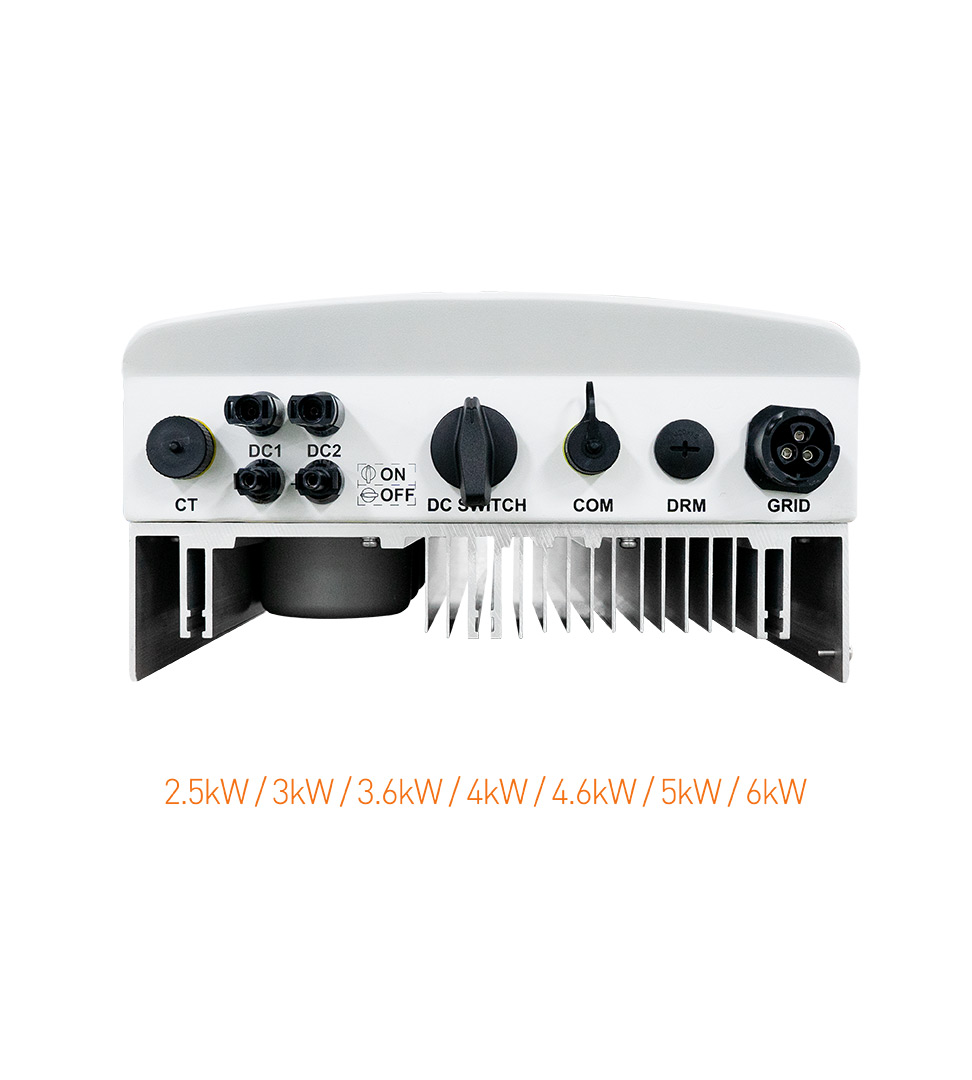

Kết nối DC |
Đầu nối MC4 |
Kết nối AC |
Đầu cắm kết nối nhanh |
|

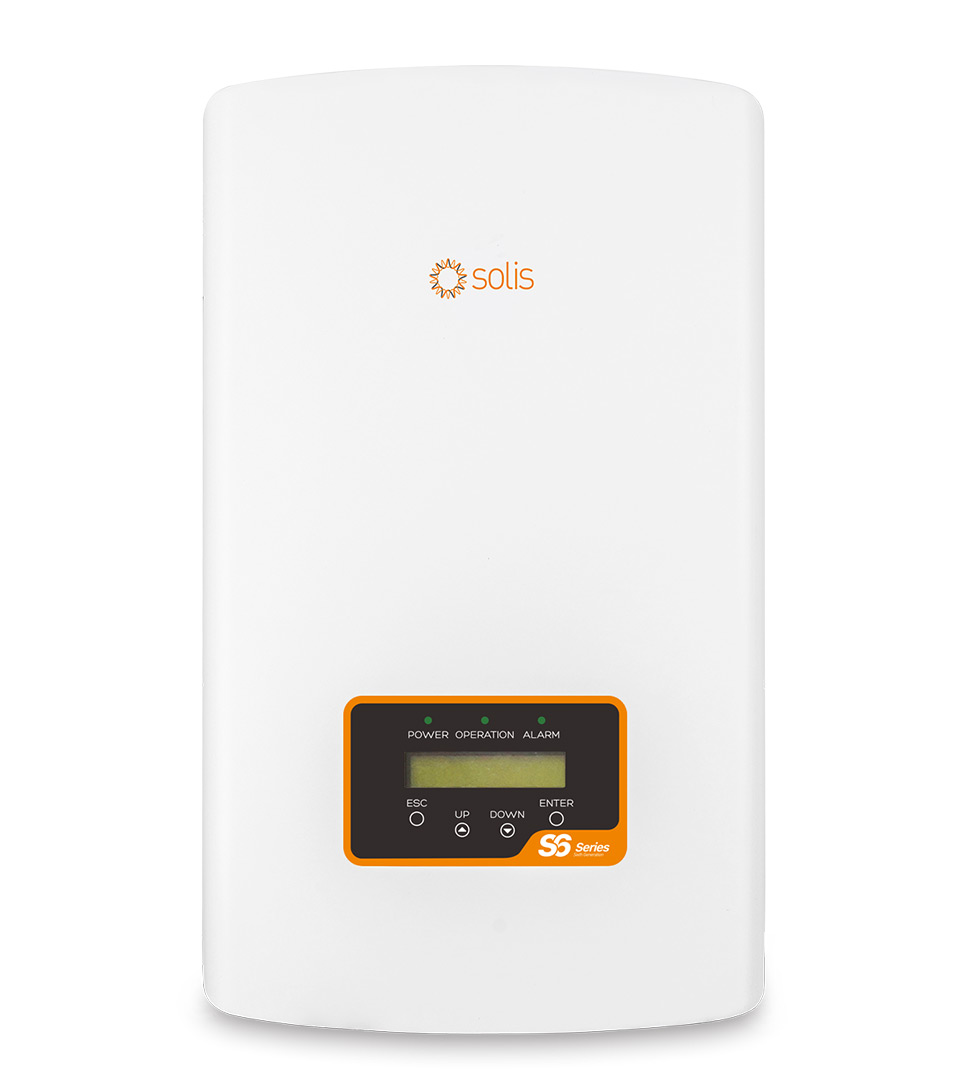

Hiển thị |
LCD |
Truyền thông |
RS485, Tùy chọn: Wifi, GPRS |
