Tham khảo : Datasheet MC4 Leader

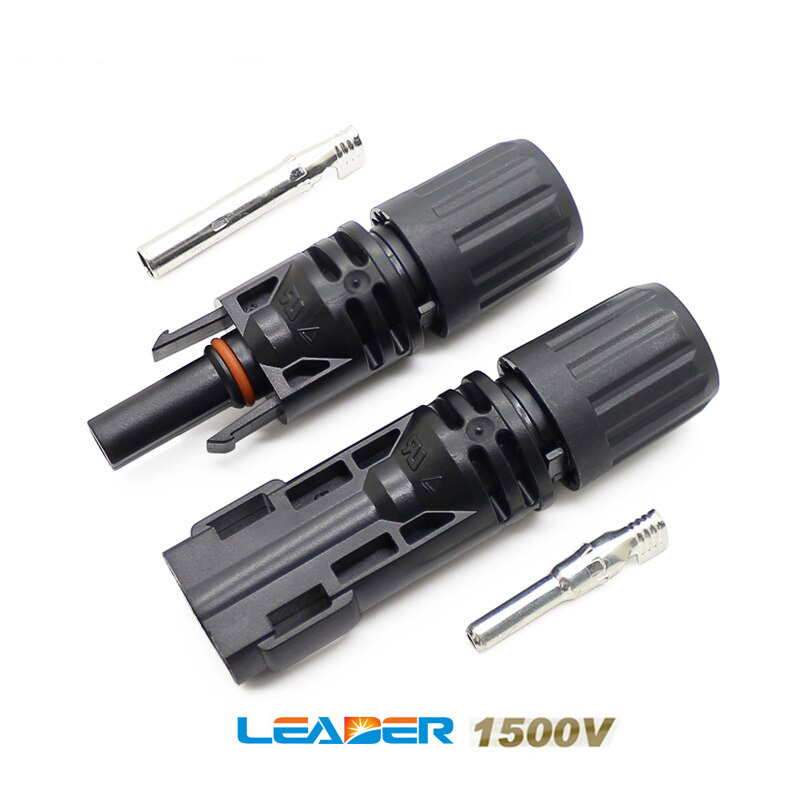

MC4 Leader 1500V PV-BN101B
Đầu nối MC4 Leader 1500V (hay còn gọi là jack MC4) là thiết bị không thể thiếu trong việc kết nối các tấm pin năng lượng mặt trời, đảm bảo các mối nối luôn chắc chắn, an toàn, tránh rò rỉ và dẫn diện tốt.
MC4 Leader 1500V phù hợp với dây cáp DC điện năng lượng mặt trời loại 4mm và 6mm.
Thông số kỹ thuật MC4 PV-BN101B
- Thương hiệu: LEADER
- Model: PV-BN101B
- Chất liệu: Đồng, mạ bạc
- Chất liệu tiếp xúc: Đồng, mạ thiếc
- Điện áp định mức: TUV 1500V DC/ UL 200V DC
- Cường độ định mức: 20A~30A
- Tiết diện cáp phù hợp: 2.5mm²~6mm²/ 14AWG~8AWG
- Cấp bảo về: IP68(IEC 60529)
- Điện trở tiếp xúc: ≤5mΩ
- Mức độ chống cháy: UL94V-0

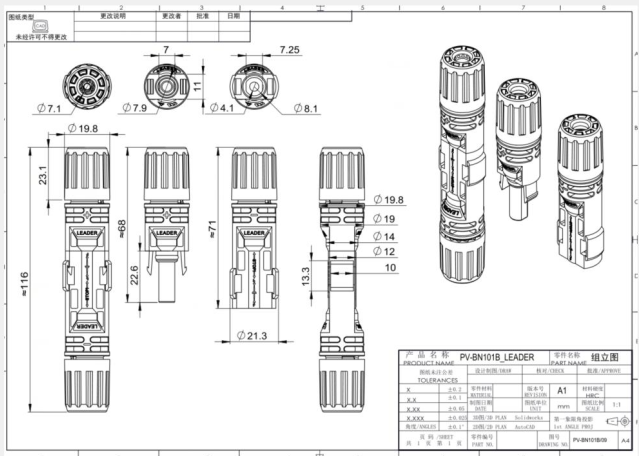

Cấu tạo của bộ đầu nối MC4 Leader 1500V
Đặc điểm thiết kế của đầu nối MC4 LEADER 1500V PV-BN101B

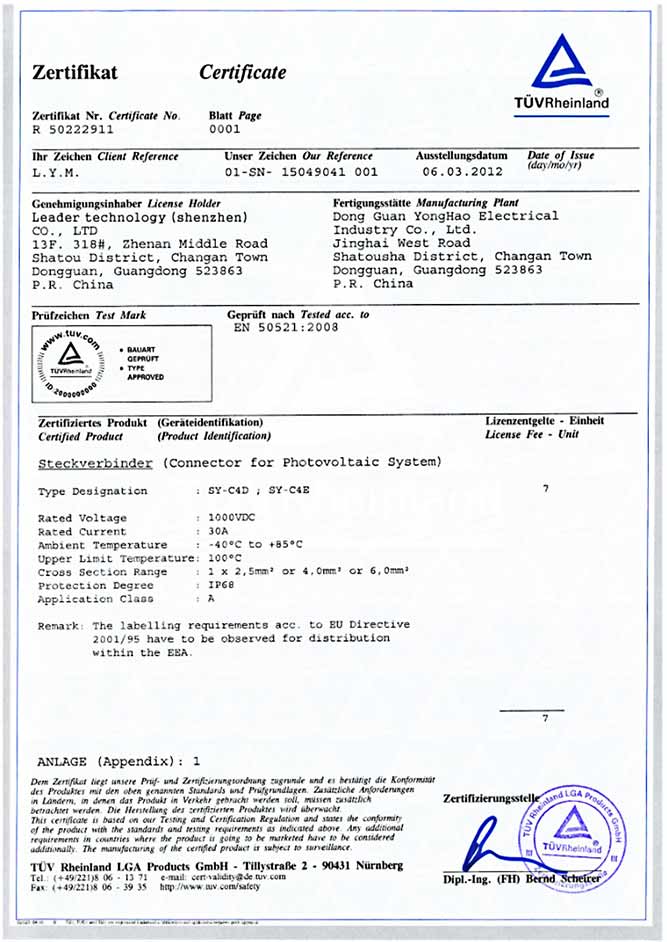

Sản phẩm được chứng nhận TUV / UL / CE, công nghệ hiện đại, đảm bảo tiếp xúc điện hiệu quả trọn đời.
Chất liệu cao cấp: Vỏ ngoài làm từ PPO có khả năng chống ăn mòn, chống tia cực tím cực mạnh, đáp ứng nhu cầu sử dụng trong môi trường ngoài trời khắc nghiệt. Lõi kết nối dày bằng đồng, chắc chắn, đảm bảo mối nối dẫn điện tốt, an toàn hệ thống.
Vòng chống thấm cường độ cao: Khả năng chống thấm cực kỳ mạnh mẽ, đạt tiêu chuẩn IP68, chịu được ảnh hưởng khắc nghiệt từ thời tiết ngoài trời nóng ẩm, mưa nhiều.
Khả năng tương thích: Đầu nối dễ dàng kết nối những loại lõi cáp năng lượng mặt trời khác nhau: 2.5 mm2, 4mm2 và 6mm2. Tương thích với đầu nối năng lượng mặt trời cáp MC4 PV-KBT4/ KST4.
Cách đấu nối đầu nối pin năng lượng mặt trời MC4: Việc lắp rắp kết nối đầu nối MC4 Leader này cũng không quá khó khăn, dễ dàng, an toàn, độ bền cơ học cao.
Ưu điểm của MC4 Leader:
- Lớp vỏ ngoài được cấu tạo từ chất liệu PPO, có khả năng chống tia cực tím và ăn mòn, chống thấm hiệu quả, sử dụng được trong môi trường khắc nghiệt.
- Lõi kết nối làm bằng đồng mang lại sự chắc chắn, an toàn và dẫn điện tốt.
- Dễ dàng kết nối
