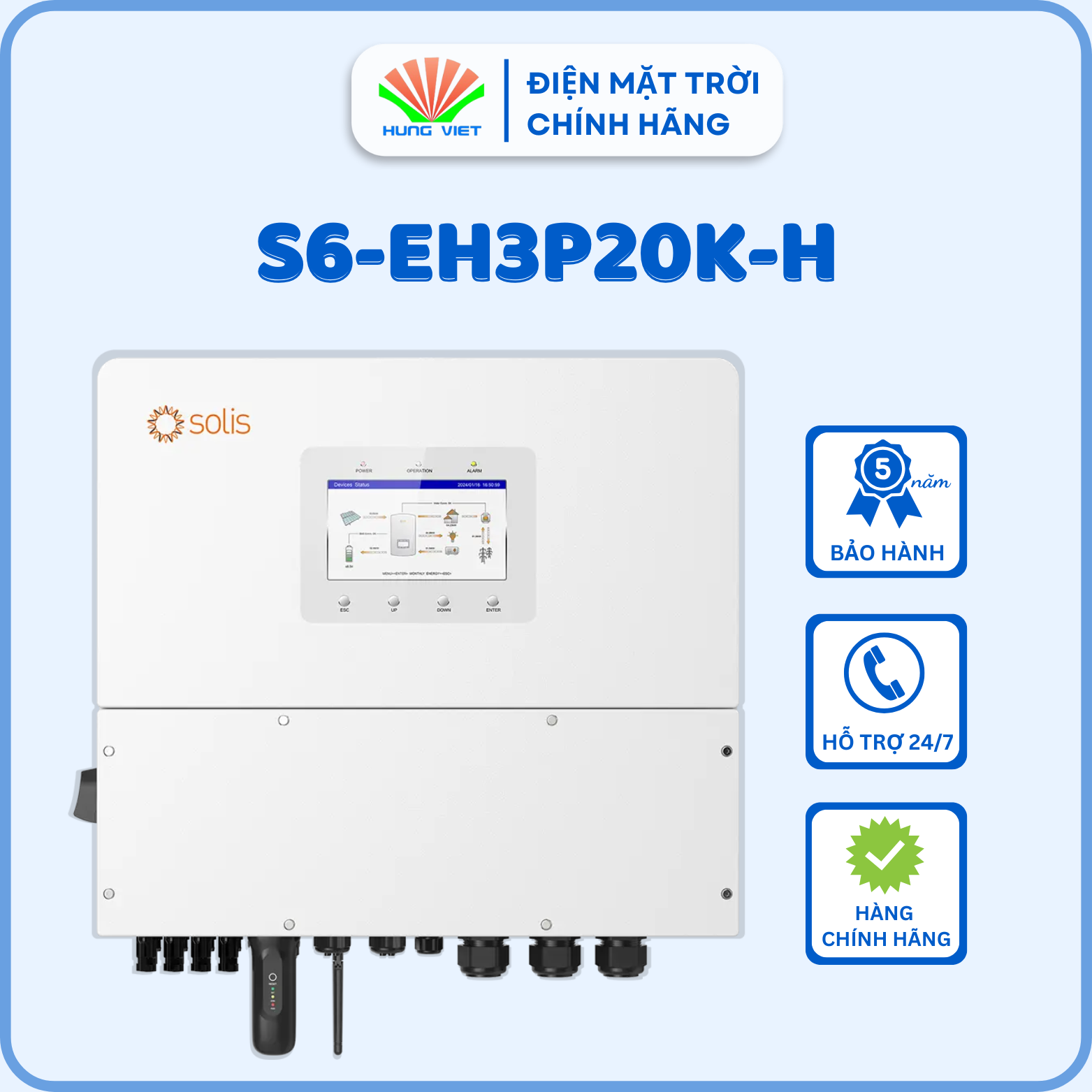

Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P20K-H
Tham khảo Datasheet tại: Solis_datasheet_S6-EH3P(12-20)K-H_Global_V1,8_2024_04
- Tích hợp 4 MPPT cho nhiều hướng dãy
- Dòng điện sạc/xả tối đa lên tới 50A
- Dòng điện chuỗi lên tới 20A, kết hợp hoàn hảo với các mô-đun dòng điện lớn
- Khả năng chịu quá tải dự phòng đối với nguồn điện: tăng 200% trong 10 giây
- Hỗ trợ song song tối đa 6 thiết bị
- Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
- Hỗ trợ kiểm soát tiết giảm công suất đỉnh trong cả chế độ “tự dùng” và “máy phát điện”
- 6 giá trị cài đặt thời gian sạc/xả có thể tùy chỉnh
- Chuyển đổi UPS tự động
- Sơ đồ ghép nối dòng điện AC thông minh, dễ dàng nâng cấp hệ thống kết nối lưới hiện có
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P20K-H:
|
TÊN MODEL |
S6-EH3P20K-H |
|
Đầu vào DC (pin quang điện) |
|
|
Công suất đầu vào tối đa đề xuất |
32kW |
|
Điện áp đầu vào tối đa |
1000V |
|
Điện áp định mức |
600V |
|
Điện áp khởi động |
160V |
|
Dải điện áp MPPT |
200-850V |
|
Dòng điện đầu vào tối đa |
20 A/20 A/20 A/20 A |
|
Dòng điện ngắn mạch tối đa |
30 A/30 A/30 A/30 A |
|
Số lượng MPPT/Số chuỗi đầu vào tối đa |
4/4 |
|
Battery |
|
|
Loại pin |
Pin Li-ion |
|
Dải diện áp pin |
120-800 V |
|
Công suất sạc/xả tối đa |
20 kW |
|
Dòng điện sạc/xả tối đa |
50A |
|
Kết nối |
CAN/RS485 |
|
Đầu ra AC ( Phía lưới) |
|
|
Công suất đầu ra định mức |
20 kW |
|
Công suất biểu kiến đầu ra tối đa |
20 kVA |
|
Pha vận hành |
3/N/PE |
|
Điện áp lưới định mức |
380 V / 400 V |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra lưới điện định mức |
30.4 A / 28.9 A |
|
Dòng điện đầu ra tối đa |
30.4 A / 28.9 A |
|
Hệ số công suất |
>0.99 (-0.8 -> + 0.8) |
|
Tổng độ méo sóng hài |
3% |
|
Đầu vào AC (Phía lưới) |
|
|
Công suất đầu vào tối đa |
30 kW |
|
Dòng đầu vào định mức |
45.6 A / 43.3 A |
|
Điện áp đầu vào định mức |
3/N/PE, 380 V / 400 V |
|
Dải tần số |
50 Hz / 60 Hz |
|
Đầu ra AC ( ngõ dự phòng) |
|
|
Công suất đầu ra định mức |
20 kW |
|
Công suất biểu kiến đầu ra tối đa |
2 lần công suất định mức, 10 giây |
|
Thời gian chuyển đổi dự phòng |
10 ms |
|
Điện áp đầu ra định mức |
3/N/PE, 380 V / 400 V |
|
Tần số định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra định mức |
30.4 A / 28.9 A |
|
Độ méo sóng hài điện áp ( tải tuyến tính) |
3% |
|
Hiệu suất |
|
|
Hiệu suất tối đa |
98.5% |
|
Hiệu suất Châu Âu |
97.5% |
|
BAT được sạc bằng Hiệu suất tối đa PV |
98.5% |
|
BAT được sạc/xả đến Hiệu suất tối đa AC |
97.5% |
|
Bảo vệ |
|
|
Bảo vệ chống đảo |
Có |
|
Bảo vệ quá dòng đầu ra |
Có |
|
Bảo vệ ngắn mạch |
Có |
|
Tích hợp AFCI (bảo vệ mạch hồ quang DC) |
Có |
|
Tích hợp công tắc DC |
Có |
|
Bảo vệ ngược cực DC |
Có |
|
Bảo vệ DC quá áp |
Có |
|
Bảo vệ ngược cực pin |
Có |
|
Thông số chung |
|
|
Kích thước (Rộng*Dài*Cao) |
599*546*235 mm |
|
Trọng lượng |
31.7 kg |
|
Cấu trúc liên kết |
Không biến áp |
|
Công suất tự tiêu thụ |
25W |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
|
Bảo vệ xâm nhập |
IP66 |
|
Cách thức làm mát |
Quạt làm mát dự phòng thông minh |
|
Độ cao so với mực nước biển tối đa để hoạt động |
2000 m |
|
Tiêu chuẩn kết nối lưới điện |
EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1 |
|
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2 |
|

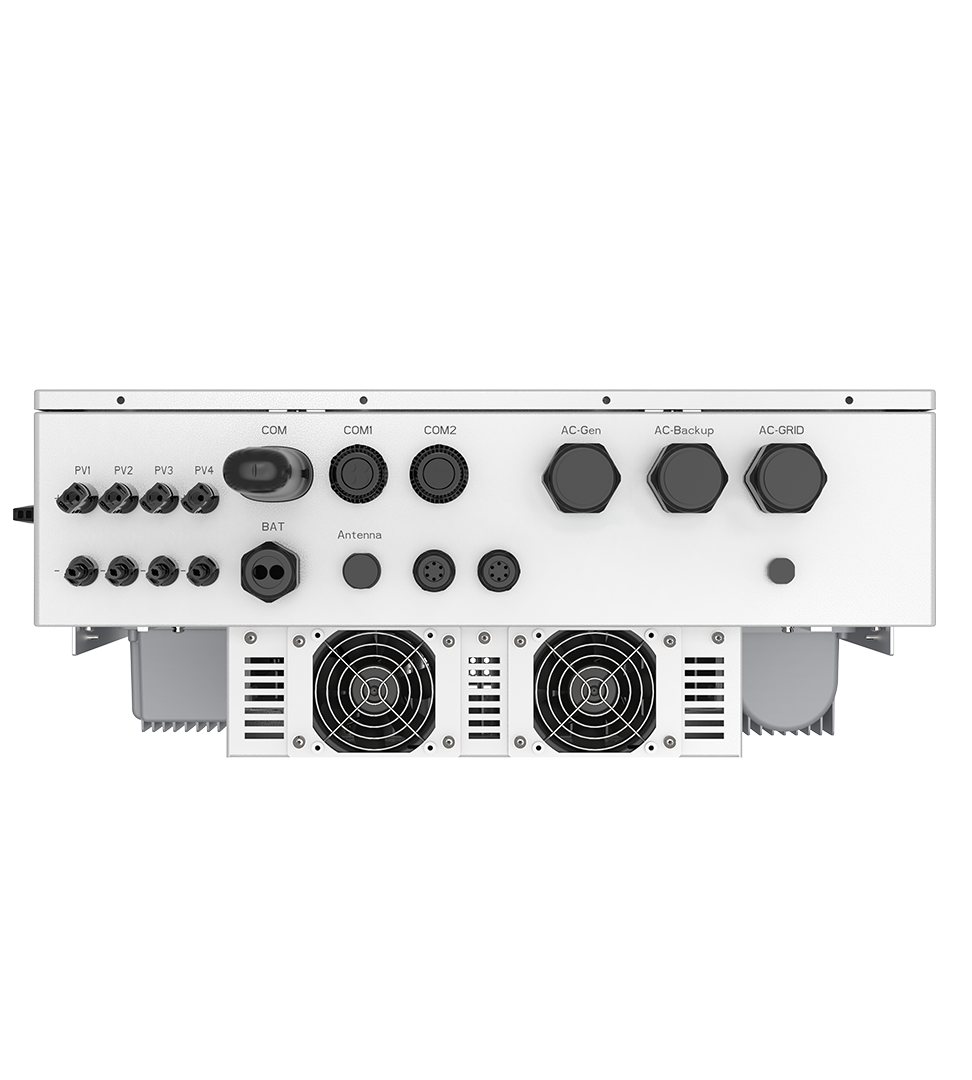

Đặc trưng |
|
|
Kết nối PV |
Đầu nối MC4 |
|
Kết nối pin |
Thiết bị đầu cuối OT |
|
Kết nối AC |
Thiết bị đầu cuối OT |
|
Hiển thị |
LED +Bluetooth + APP |
|
Truyền thông |
RS485, CAN, Ethernet,Tùy chọn: Wi-Fi, Cellular, LAN |
