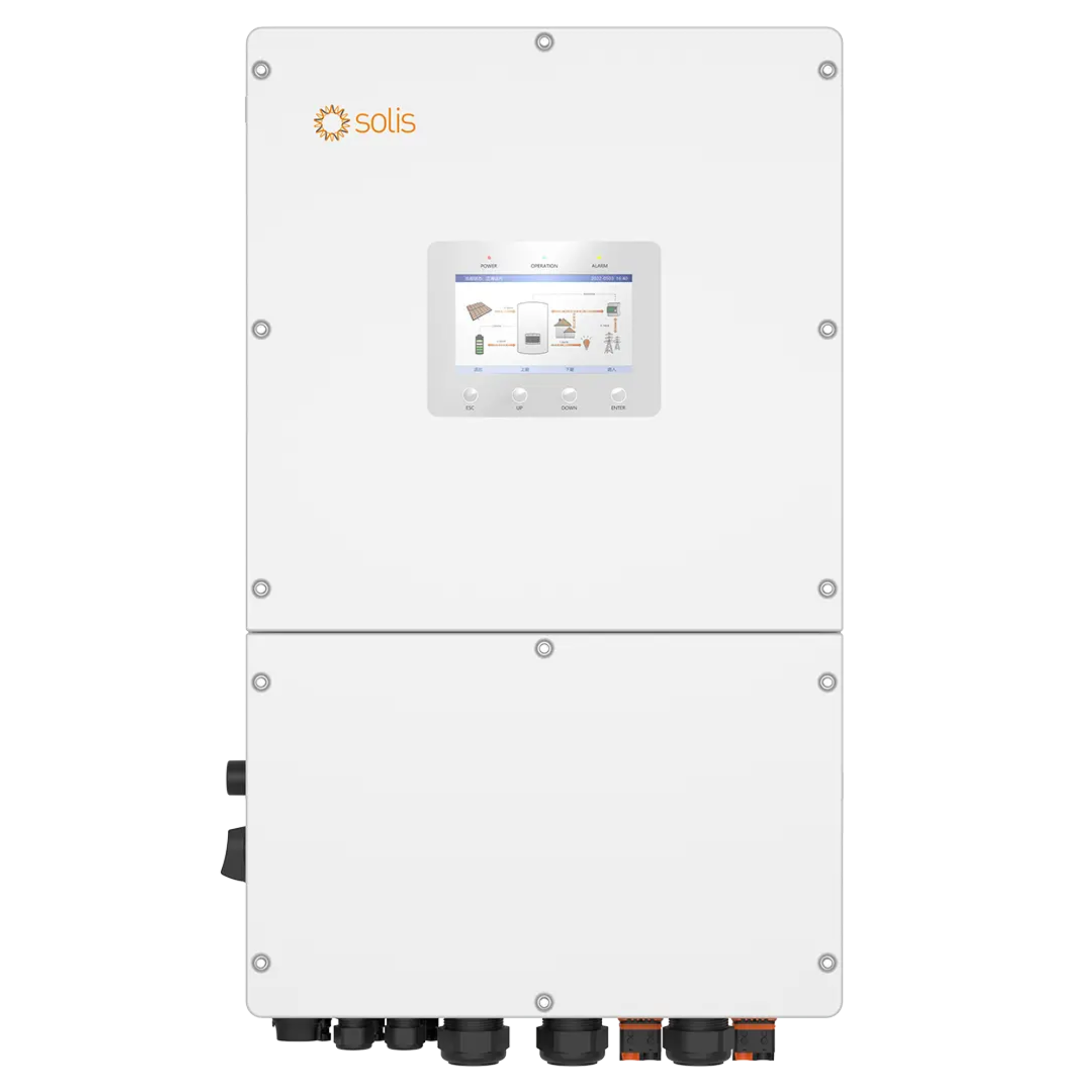

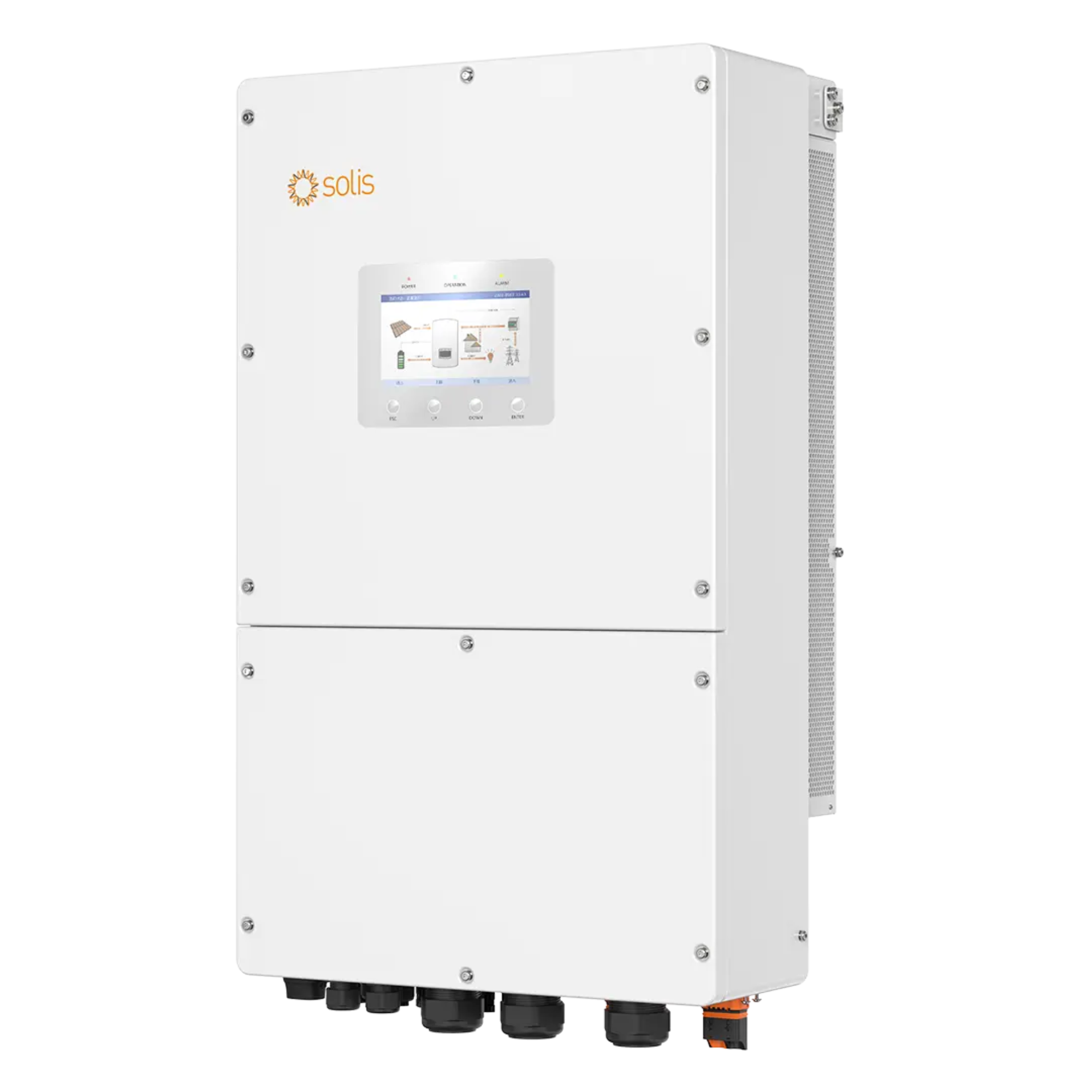

Inverter Hybrid Solis S6-EH3P30K-H - Inverter Hybrid 30kW

Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P30K-H:

Tham khảo Datasheet tại: Solis_datasheet_S6-EH3P(30-50)K-H_VNM_V2,8_2023_12.pdf

Khả năng quá tải 160% trong 2 giây
Hỗ trợ các tính năng Tiết giảm công suất đỉnh ở chế độ “tự sử dụng” và “máy phát điện”
Dòng sạc/xả pin 140A/70A+70A, phù hợp với điều kiện ứng dụng tiêu chuẩn 280Ah cell 0,5C
Chức năng giám sát pin theo thời gian thực, nâng cấp từ xa và phục hồi pin để kéo dài tuổi thọ pin
Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
Phạm vi điện áp pin rộng phù hợp với các loại pin lithium điện áp cao phổ biến trên thị trường
Hỗ trợ tỷ lệ DC/AC 200%, tận dụng tối đa khả năng sạc PV, cung cấp thời gian dự phòng dài
Hỗ trợ dòng điện đầu vào tối đa 20 A, lý tưởng cho tất cả các tấm pin PV công suất cao từ bất kỳ thương hiệu nào

Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P30K-H:

TÊN MODEL	S6-EH3P30K-H
Đầu vào DC (pin quang điện)
Kích thước mảng PV tối đa được đề xuất	60kW
Công suất đầu vào PV tối đa có thể sử dụng	60kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600V
Điện áp khởi động	180V
Dải điện áp MPPT	150-850V
Dòng điện đầu vào tối đa	3*40A
Dòng điện ngắn mạch tối đa	3*60A
Số lượng MPPT/Số chuỗi đầu vào tối đa	3/6
Pin
Loại pin	Pin Li-ion
Dải điện áp pin	150-800 V
Công suất sạc/xả tối đa	33 kW
Dòng điện sạc/xả tối đa	70 A*2 (1)
Số lượng đầu vào pin	2
Tối đa công suất sạc / xả của mỗi đầu vào	33 kW
Truyền thông	CAN/RS485
Đầu ra AC ( Phía dưới)
Công suất đầu ra định mức	30 kW
Công suất biểu kiến đầu ra tối đa	30 kVA
Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	45.6 A / 43.3 A
Dòng điện đầu ra tối đa	45.6 A / 43.3 A
Hệ số công suất	>0.99 (-0.8 -> + 0.8)
Tổng độ méo sóng hài	3%
Đầu vào AC (Phía lưới)
Chuyển tiếp AC liên tục tối đa cho phép	91.2 A / 86.6 A
Điện áp đầu vào định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Máy phát điện đầu vào
Công suất đầu vào tối đa	30 kW
Dòng đầu vào định mức	45.6 A / 43.3 A
Điện áp đầu vào định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Đầu ra AC ( ngõ dự phòng)
Công suất đầu ra định mức	30 kW
Công suất biểu kiến đầu ra tối đa	1.6 lần công suất định mức, 2 giây
Thời gian chuyển đổi dự phòng	10 ms
Điện áp đầu ra định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Tần số định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	76 A / 72.2 A
Độ méo sóng hài điện áp ( tải tuyến tính)	2%
Hiệu suất
Hiệu suất tối đa	97.8%
Hiệu suất Châu Âu	97.4%
BAT được sạc bằng Hiệu suất tối đa PV	98.5%
BAT được sạc/xả đến Hiệu suất tối đa AC	97.5%
Bảo vệ
Bảo vệ chống đảo	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Tích hợp công tắc DC	Có
Bảo vệ ngược cực DC	Có
Bảo vệ chống sét	Loại II DC (Tùy chọn: Loại I) / Loại II AC
Tích hợp AFCI 2.0	Tuỳ chọn
Thông số chung
Kích thước (RộngCaoSâu)	530880290mm
Trọng lượng	73 kg
Cấu trúc liên kết	Không cách điện
Công suất tự tiêu thụ	35W
Dải nhiệt độ môi trường vận hành	-25 ~ +60°C
Độ ẩm tương đối	0-95%
Bảo vệ xâm nhập	IP66

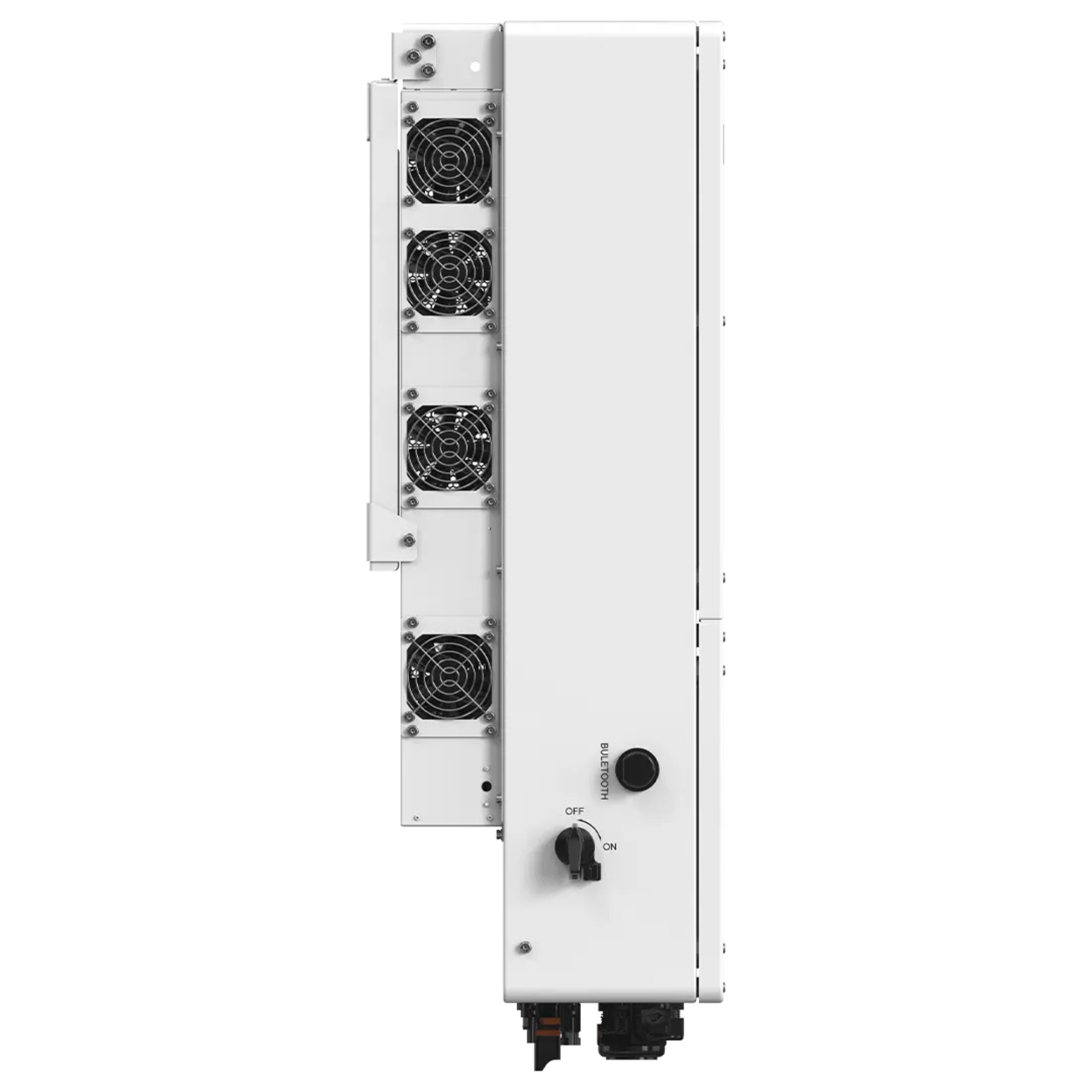

Cách thức làm mát	Quạt làm mát dự phòng thông minh
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126 / UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022
Tiêu chuẩn an toàn/EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011

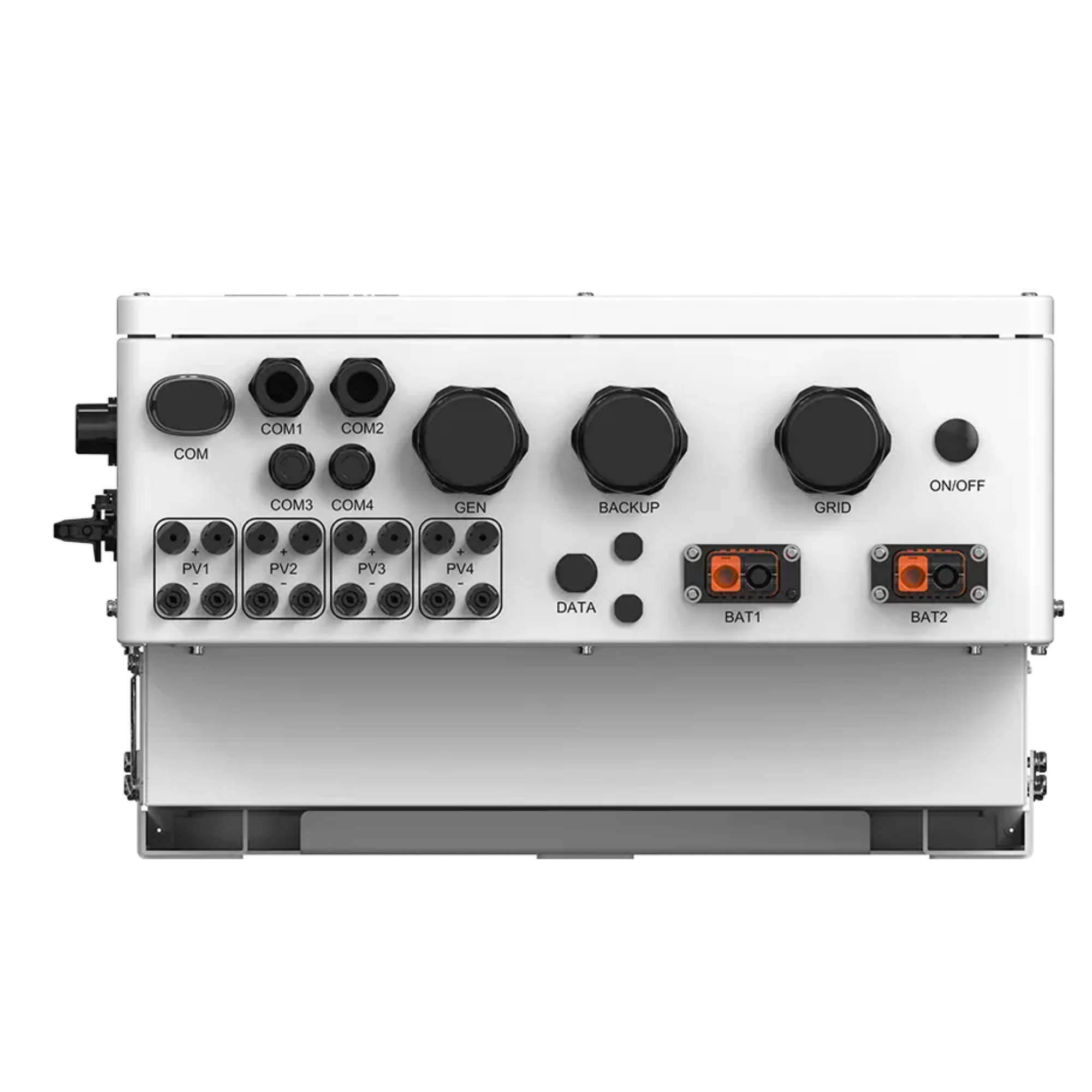

Đặc trưng
Kết nối PV	Jack cắm kết nối nhanh MC4
Kết nối pin	Đầu nối thiết bị cuối
Kết nối AC	Cầu đấu dây
Hiển thị	LCD + Blue Tooth + APP
Truyền thông	CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN
