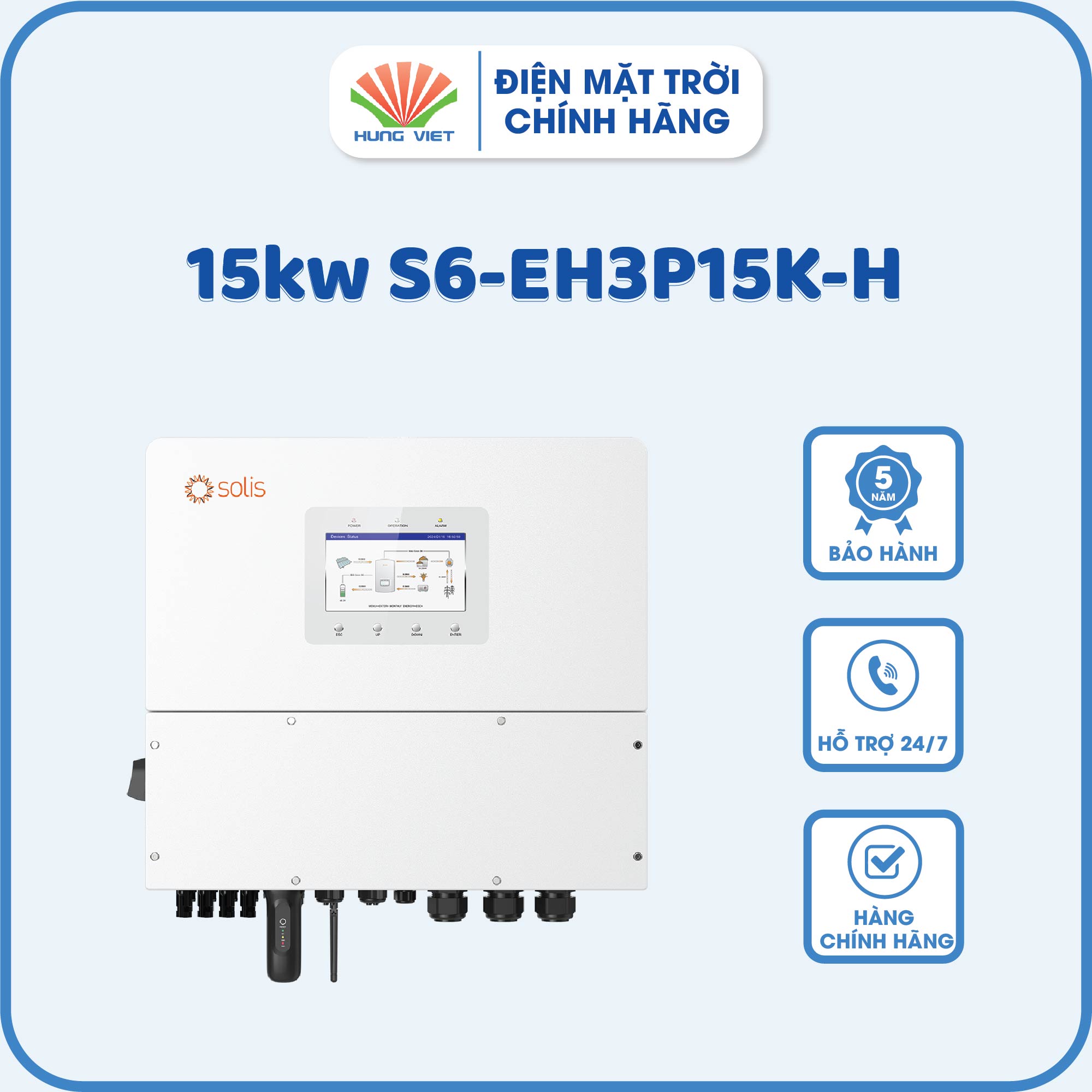

Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P15K-H
Tham khảo Datasheet tại: Solis_datasheet_S6-EH3P(12-20)K-H_Global_V1,8_2024_04
- Tích hợp 4 MPPT cho nhiều hướng dãy
- Dòng điện sạc/xả tối đa lên tới 50A
- Dòng điện chuỗi lên tới 20A, kết hợp hoàn hảo với các mô-đun dòng điện lớn
- Khả năng chịu quá tải dự phòng đối với nguồn điện: tăng 200% trong 10 giây
- Hỗ trợ song song tối đa 6 thiết bị
- Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
- Hỗ trợ kiểm soát tiết giảm công suất đỉnh trong cả chế độ “tự dùng” và “máy phát điện”
- 6 giá trị cài đặt thời gian sạc/xả có thể tùy chỉnh
- Chuyển đổi UPS tự động
- Sơ đồ ghép nối dòng điện AC thông minh, dễ dàng nâng cấp hệ thống kết nối lưới hiện có
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P15K-H:
|
Mô hình |
15K |
|
Đầu vào DC (pin quang điện) |
|
|
Kích thước mảng PV tối đa được đề xuất |
30 kW |
|
Công suất đầu vào PV tối đa có thể sử dụng |
24 kW |
|
Điện áp đầu vào tối đa |
1000 V |
|
Điện áp định mức |
600 V |
|
Điện áp khởi động |
160 V |
|
Dải điện áp MPPT |
200 – 850 V |
|
Dòng điện đầu vào tối đa |
4 × 20 A |
|
Dòng điện ngắn mạch tối đa |
4 × 30 A |
|
Số lượng MPPT / số chuỗi đầu vào tối đa |
4 / 4 |
|
Pin |
|
|
Loại pin |
Pin Li-ion |
|
Dải điện áp pin |
120 – 800 V |
|
Công suất sạc / xả tối đa |
15 kW |
|
Dòng điện sạc / xả tối đa |
50 A |
|
Truyền thông |
CAN / RS485 |
|
Đầu ra AC (Phía lưới) |
|
|
Công suất đầu ra định mức |
15 kW |
|
Công suất biểu kiến đầu ra tối đa |
15 kVA |
|
Điện áp lưới định mức |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra lưới điện định mức |
22.8 A / 21.7 A |
|
Dòng điện đầu ra tối đa |
22.8 A / 21.7 A |
|
Hệ số công suất |
> 0.99 (-0.8 -> + 0.8) |
|
Tổng độ méo sóng hài |
3% |
|
Đầu vào AC (phía lưới) |
|
|
Dải điện áp đầu vào |
304 – 437 V / 320 – 460 V |
|
Dòng điện đầu vào tối đa |
34.2 A / 32.5 A |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dải tần số |
45 – 55 Hz / 55 – 65 Hz |
|
Máy phát điện đầu vào |
|
|
Công suất đầu vào tối đa |
15 kW |
|
Dòng điện đầu vào tối đa |
22.8 A / 21.7 A |
|
Tần số đầu vào định mức |
50 Hz / 60 Hz |
|
Đầu ra AC (Ngõ dự phòng) |
|
|
Công suất đầu ra định mức |
15 kW |
|
Công suất biểu kiến đầu ra tối đa |
1.6 lần công suất định mức, 10 giây |
|
Thời gian chuyển đổi dự phòng |
10 ms |
|
Điện áp đầu ra định mức |
3/N/PE, 220 V / 380 V, 230 V / 400 V |
|
Tần số định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra định mức |
22.8 A / 21.7 A |
|
Độ méo sóng hài điện áp (tải tuyến tính) |
3% |
|
Hiệu suất |
|
|
Hiệu suất tối đa |
97.7% |
|
Hiệu suất Châu Âu |
97.5% |
|
BAT được sạc bằng Hiệu suất tối đa PV |
98.5% |
|
BAT được sạc / xả đến Hiệu suất tối đa AC |
97.2% |
|
Bảo vệ |
|
|
Bảo vệ chống đảo |
Có |
|
Bảo vệ quá dòng đầu ra |
Có |
|
Bảo vệ ngắn mạch |
Có |
|
Tích hợp AFCI 2.0 |
Tùy chọn |
|
Tích hợp công tắc DC |
Có |
|
Bảo vệ ngược cực DC |
Có |
|
Bảo vệ PV quá áp |
Có |
|
Bảo vệ ngược cực pin |
Có |
|
Thông số chung |
|
|
Độ mất cân bằng pha tối đa cho phép (lưới điện và dự phòng) |
100% |
|
Công suất tối đa cho mỗi pha (lưới điện & dự phòng) |
Công suất định mức 40% |
|
Kích thước (Rộng × Cao × Sâu) |
563 × 546 × 250 mm |
|
Trọng lượng |
35.2 kg |
|
Cấu trúc liên kết |
Không biến áp |
|
Công suất tự tiêu thụ (đêm) |
25 W |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
|
Độ ẩm tương đối |
0 – 95% |
|
Bảo vệ xâm nhập |
IP66 |
|
Phát ra tiếng ồn (điển hình) |
65 dB(A) |
|
Cách thức làm mát |
Quạt làm mát thông minh |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000 m |
|
Tiêu chuẩn kết nối lưới điện |
EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA |
|
Tiêu chuẩn an toàn / EMC |
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
|
Đặc trưng |
|
|
Kết nối PV |
Đầu nối MC4 |
|
Kết nối pin |
Thiết bị đầu cuối OT |
|
Kết nối AC |
Thiết bị đầu cuối OT |
|
Hiển thị |
Màn hình LCD 7.0″ & Bluetooth + Ứng dụng |
|
Truyền thông |
CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN |
