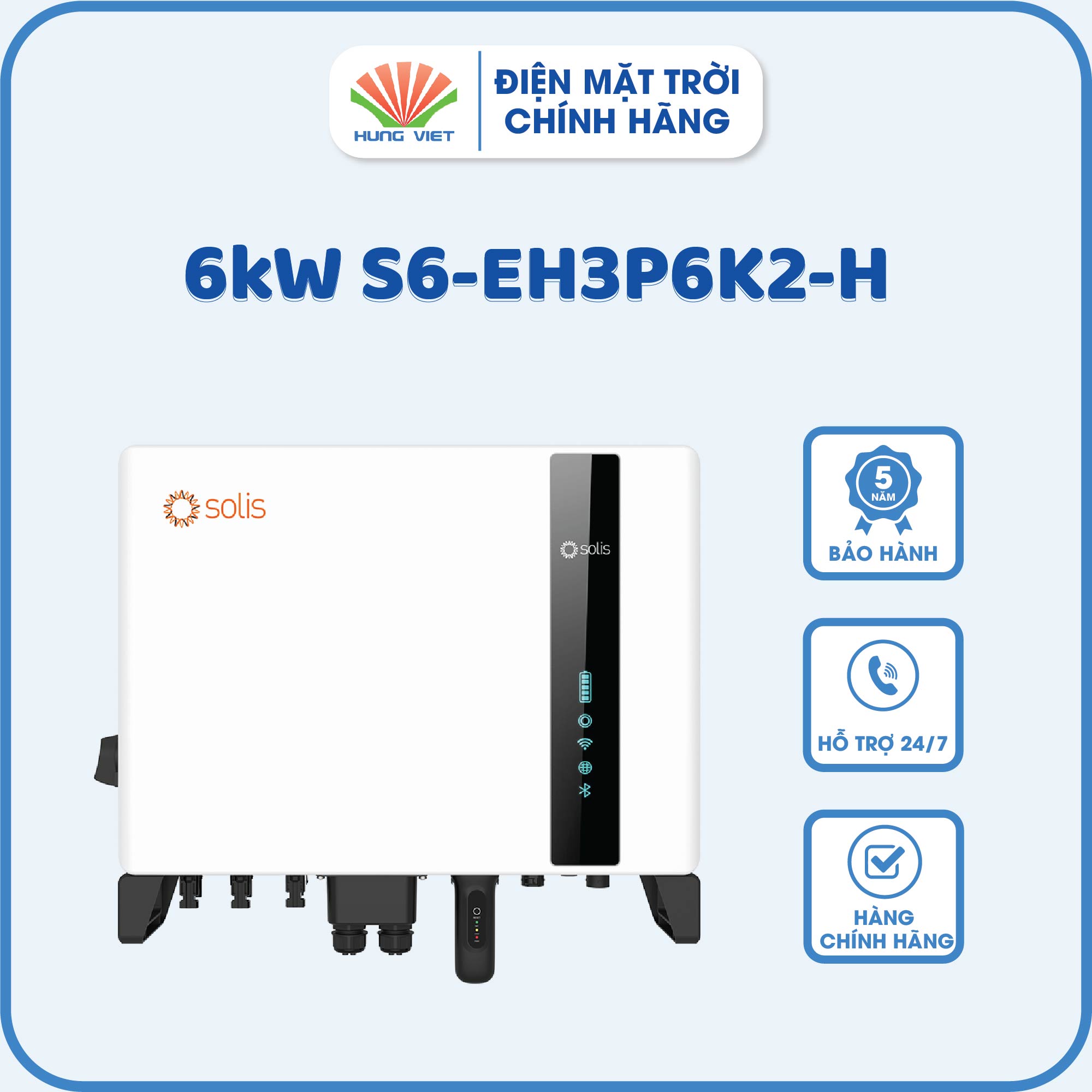

Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P6K-H:
Tham khảo Datasheet tại: Datasheet_S6-EH3P(5-10)K-H
- Tương thích với pin lithium thông dụng
- Hỗ trợ ứng dụng Bluetooth để thiết lập nhanh chóng và dễ dàng
- Công suất đầu vào 160% PV để tối đa hóa việc sử dụng năng lượng mặt trờ
- Dễ dàng mở rộng hệ thống bằng cách sử dụng kết nối song song và ACcoupling
- AI quản lý thông minh việc sạc và xả dựa trên biểu giá TOU (Thời gian sử dụng)
- Tích hợp liền mạch với nền tảng VPP và EMS để tối ưu hóa năng lượng tốt hơn
- Hỗ trợ tải ba pha không cần bằng lên đến 50% công suất biến tần định mức trên mỗi pha
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P6K-H:
|
Mô hình |
6K |
|
Đầu vào DC (pin quang điện) |
|
|
Kích thước mảng PV tối đa được đề xuất |
12 kW |
|
Công suất đầu vào PV tối đa có thể sử dụng |
9.6 kW |
|
Điện áp đầu vào tối đa |
1000 V |
|
Điện áp định mức |
600 V |
|
Điện áp khởi động |
160 V |
|
Dải điện áp MPPT |
200 – 850 V |
|
Dòng điện đầu vào tối đa |
16 A / 16 A |
|
Dòng điện ngắn mạch tối đa |
24 A / 24 A |
|
Số lượng MPPT / số chuỗi đầu vào tối đa |
2 / 2 |
|
Pin |
|
|
Loại pin |
Pin Li-ion |
|
Dải điện áp pin |
120 – 600 V |
|
Công suất sạc / xả tối đa |
6 kW |
|
Dòng điện sạc / xả tối đa |
25 A |
|
Truyền thông |
CAN / RS485 |
|
Đầu ra AC (Phía lưới) |
|
|
Công suất đầu ra định mức |
6 kW |
|
Công suất biểu kiến đầu ra tối đa |
6 kVA |
|
Điện áp lưới định mức |
3/N/PE, 380 V / 400 V |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra lưới điện định mức |
9.1 A / 8.7 A |
|
Dòng điện đầu ra tối đa |
9.1 A / 8.7 A |
|
Hệ số công suất |
> 0.99 (-0.8 -> + 0.8) |
|
Tổng độ méo sóng hài |
3% |
|
Đầu vào AC (phía lưới) |
|
|
Dải điện áp đầu vào |
304 – 437 V / 320 – 460 V |
|
Dòng điện đầu vào tối đa |
13.8 A |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dải tần số |
45 – 55 Hz / 55 – 65 Hz |
|
Đầu ra AC (Ngõ dự phòng) |
|
|
Công suất đầu ra định mức |
6 kW |
|
Công suất biểu kiến đầu ra tối đa |
9.6 kVA, 60 s |
|
Thời gian chuyển đổi dự phòng |
10 ms |
|
Điện áp đầu ra định mức |
3/N/PE, 380 V / 400 V |
|
Tần số định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra định mức |
9.1 A / 8.7 A |
|
Độ méo sóng hài điện áp (tải tuyến tính) |
2% |
|
Hiệu suất |
|
|
Hiệu suất tối đa |
97.00% |
|
Hiệu suất Châu Âu |
97.10% |
|
BAT được sạc bằng Hiệu suất tối đa PV |
98.45% |
|
BAT được sạc / xả đến Hiệu suất tối đa AC |
97.34% |
|
Bảo vệ |
|
|
Bảo vệ chống đảo |
Có |
|
Bảo vệ quá dòng đầu ra |
Có |
|
Bảo vệ ngắn mạch |
Có |
|
Tích hợp AFCI 2.0 |
Tùy chọn |
|
Tích hợp công tắc DC |
Có |
|
Bảo vệ ngược cực DC |
Có |
|
Bảo vệ PV quá áp |
Có |
|
Bảo vệ ngược cực pin |
Có |
|
Thông số chung |
|
|
Độ mất cân bằng pha tối đa cho phép (lưới điện và dự phòng) |
100% |
|
Công suất tối đa cho mỗi pha (lưới điện & dự phòng) |
Công suất định mức 50% |
|
Kích thước (Rộng × Cao × Sâu) |
600 × 500 × 210 mm |
|
Trọng lượng |
27.6 kg |
|
Cấu trúc liên kết |
Không biến áp |
|
Công suất tự tiêu thụ (đêm) |
25 W |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
|
Độ ẩm tương đối |
0 – 95% |
|
Bảo vệ xâm nhập |
IP66 |
|
Phát ra tiếng ồn (điển hình) |
46.9 dB(A) |
|
Cách thức làm mát |
Làm mát tự nhiên |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000 m |
|
Tiêu chuẩn kết nối lưới điện |
G98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/ UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
Tiêu chuẩn an toàn / EMC |
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 |
|
Đặc trưng |
|
|
Kết nối PV |
Đầu nối MC4 |
|
Kết nối pin |
Đầu cắm kết nối nhanh |
|
Kết nối AC |
Đầu cắm kết nối nhanh |
|
Hiển thị |
Đèn báo LED & Bluetooth + Ứng dụng |
|
Truyền thông |
CAN, RS485, Tùy chọn: Wi-Fi, Cellular, LAN |
